南坪开发区体育馆

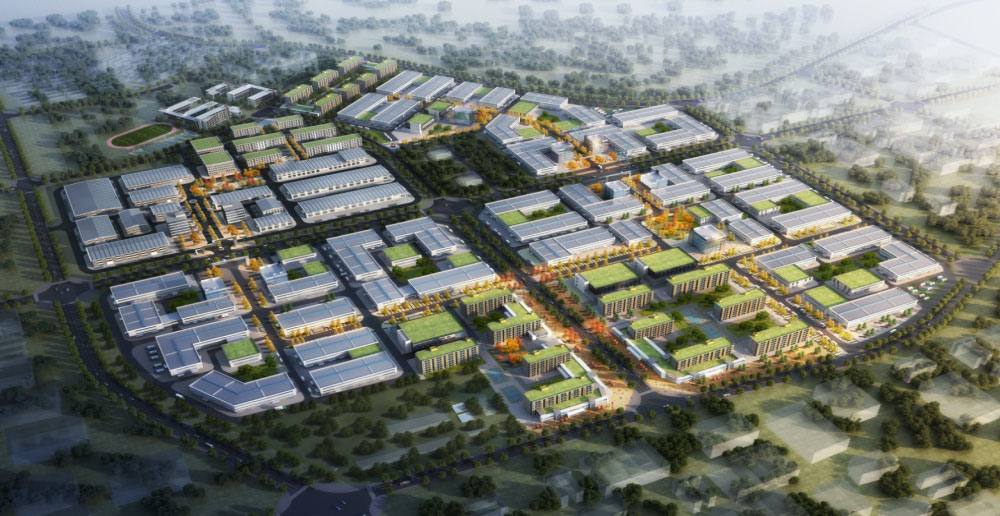

一、南坪开发区鸟瞰图

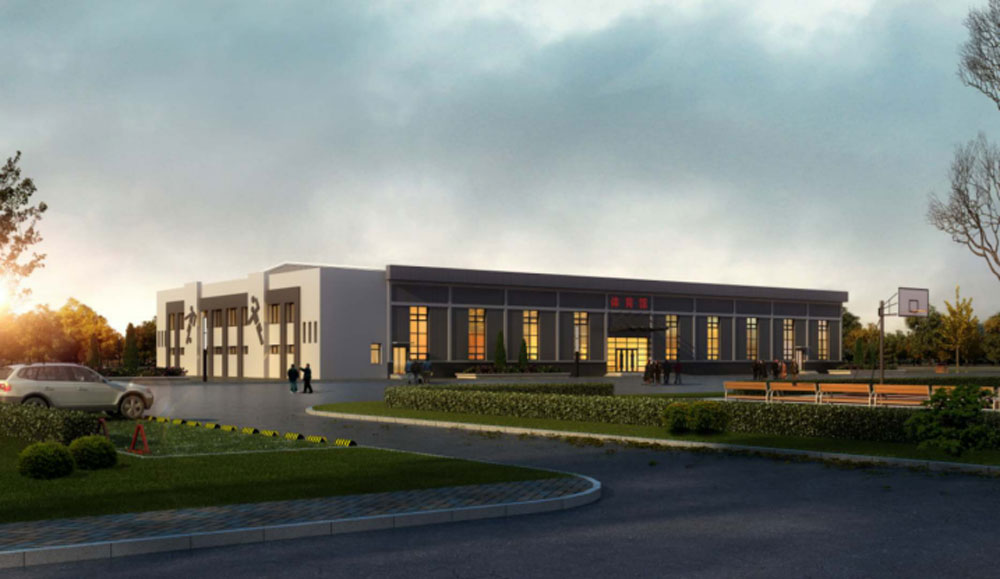

南坪开发区体育馆鸟瞰图

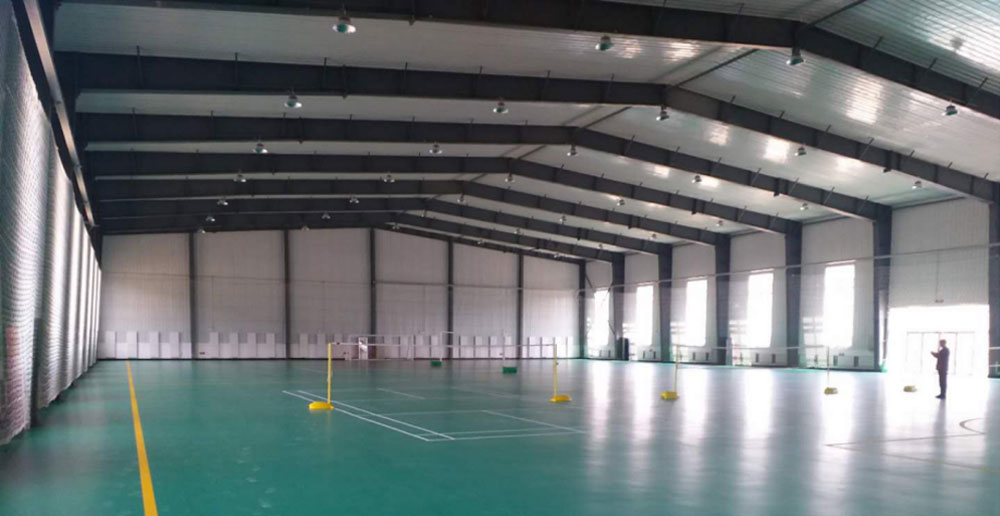

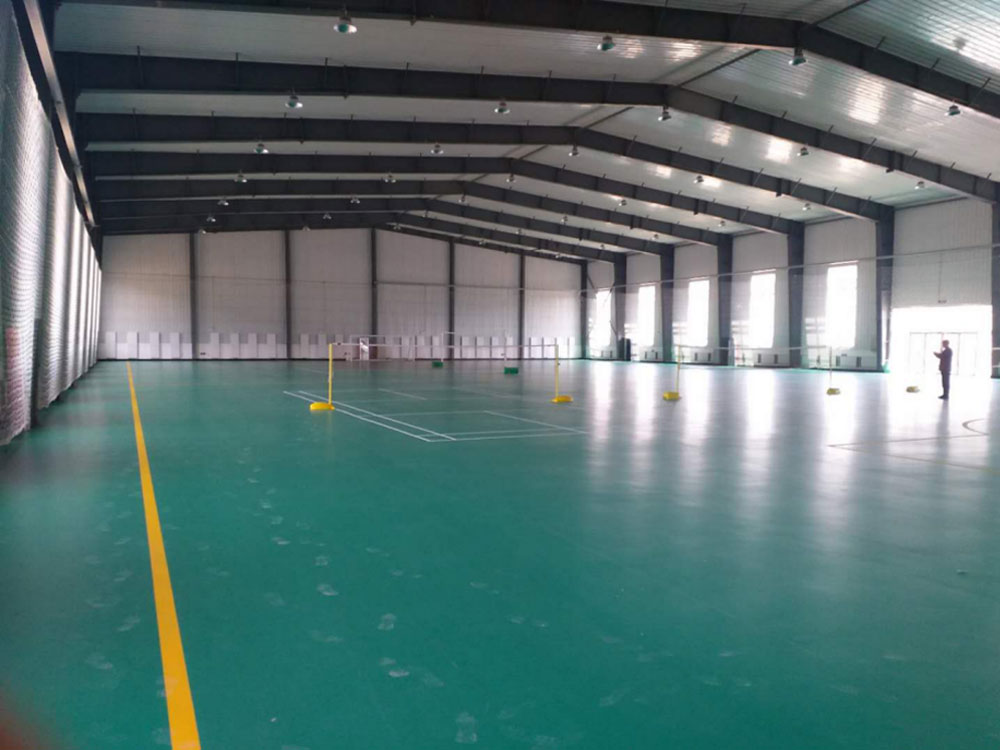

南坪开发区体育馆内景图




二、项目简况

工程名称:南坪开发区体育馆电供暖

建设时间: 2017年4月~9月

建筑面积: 3052㎡(其中主场馆2548㎡,8个功能房间504㎡)

建筑层高: 主馆顶高为11m(檐下高度8m)功能房间4m(标准层高3m)

建筑采暖面积:按檐下高度折后计算为7467㎡;

外围护结构保温情况:主墙体及屋顶为彩钢结构,中间为岩棉保温材料,厚度140mm;塑钢窗两层中空玻璃,南北侧共有4个平开户外门;结构建筑节能≥55%。

温度需求:设计温度体育馆和功能房间均为24℃;

实际运行温度:考虑到项目实验的特殊性,分别完成了公寓、体育馆、办公楼、工业厂房四种不同建筑用途的温度、能耗模拟供热。

电    价:0.542元/KWh

供热天数:173天

三、设计参数、设备选型

配置功率:43W/㎡(建筑采暖面积)

总 功 率:319KW

变压器容量:271KVA


设备选型:上海尚诺公司研制生产的碳晶对流辐射电散热器和碳晶远红外线辐射式电散热器;设备占比:碳晶对流辐射电散热器55%,175KW,碳晶远红外线辐射式电散热器45%,144KW。

安装方式:壁挂式安装,东西两侧为远红外线设备,南北两侧为碳晶对流辐射设备,两种产品相互交叉配置组合。

控制方式:上海上诺自行研发的互联网APP智能云管控系统 (手机控制);实验过程为使温度和能耗数据真实可信,每次温度设置和抄表操作均以用户方现场授权及照片报传数据为准。每次完成变更温度设置操作后都需将传递数据的4G路由器断电拆除,以防误操作。

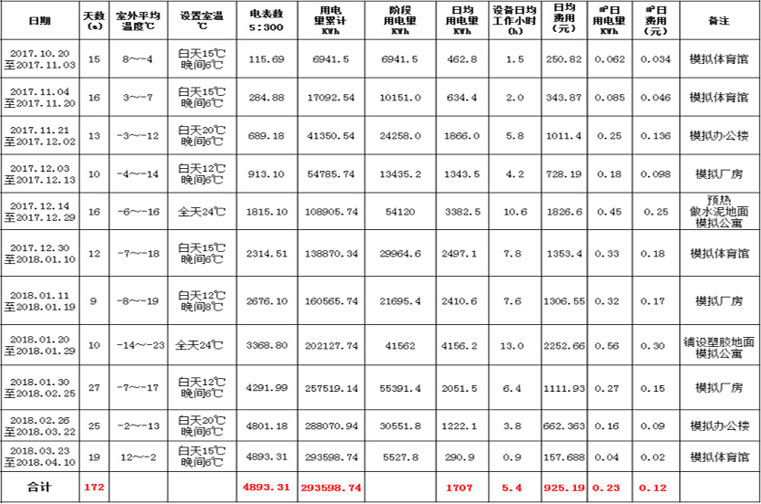

四、体育馆电供暖运行数据原始记录
